Plotový systém SIOUX s MEMS senzory

29. prosince 2016

Plotový systém SIOUX pro obvodovou ochranu od společnosti CIAS je vybaven MEMS senzory. Podívejte se, jak tyto senzory fungují a jaké jsou jejich výhody.

Micro Electro Mechanical Sensor (MEMS) je zařízení, které spojuje vyhodnocovací mikroprocesory a mechanické detektory do jednoho čipu. Využívá analogovou detekci s digitálním vyhodnocením a zpracováním informace na jednom místě. Tato technologie umožňuje miniaturizaci na bázi křemíkových čipů, což má za následek celkové zmenšení součástky, snížení odběru el. energie a v neposlední řadě i nižší cenu senzoru.

MEMS senzory měří dynamické zrychlení (vibrace) i statické zrychlení (gravitaci), jedná se tedy o tříosé (3D) akcelerometry, které pracují v prostoru (inerciální soustava os X, Y a Z). V křemíkové struktuře jsou vytvořeny "pohyblivé desky", které jsou v kontaktu s podkladem na několika místech a mohou se volně pohybovat ve směru snímaného zrychlení. Princip pohybujících se desek lze přirovnat k deskám kondenzátoru, které na základě změny vzdálenosti mění kapacitu měřeného kondenzátoru.

Výhody použití MEMS senzorů

Integrace těchto čipů zrychluje celý proces měření a vyhodnocení události vzniklé na plotě nebo jiném snímaném podkladu. Senzory změří, vyhodnotí změny a tyto informace zasílají datově do vyhodnocovací jednotky, která zaslané hodnoty porovnává s definovanými úrovněmi poplachu. Zároveň dochází k procesu vyhodnocení logiky dle integrovaného algoritmu, který porovnává průběh signálu a informací z více senzorů. Teprve po této analýze dochází k vyhodnocení, zda se jedná o poplachovou událost, či nikoliv. Vyhodnocení měření z několika podřízených (slave) senzorů již v master senzoru na plotě urychluje proces zpracování, datová komunikace zamezuje rušení signálu, ke kterému dochází v systémech, které zasílají analogové informace z každého senzoru do vyhodnocovací jednotky.

Jak probíhá instalace SIOUXu?

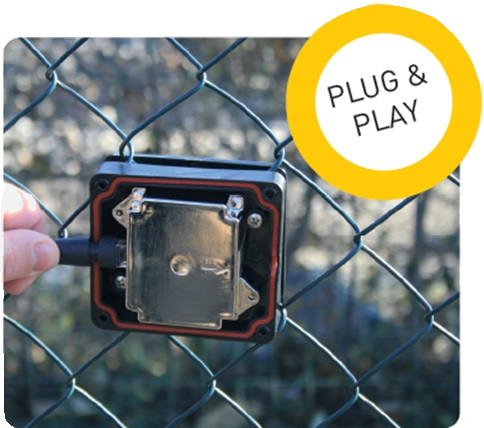

Instalace systému SIOUX je řešena metodou Plug&Play, kdy se rozhodne o umístění senzorů v různých vzdálenostech (dle potřeby, vzdálenosti se poté nastaví v sw). Senzory se propojí patch kabely (délka patch kabelů je definovatelná při objednávce, nebo se delší kabel smotá u senzoru) a nainstalují se na plot. Tato metoda velmi urychluje instalaci a je srovnatelná se skládáním stavebnice.

Rozdělení senzorů do skupin (zón) se provádí pomocí sw nebo integrovanou funkcí Touch&Zone, kdy se senzory přiřazují do zón „poklepáním“ na první a poslední senzor v zóně. Toto řešení je výhodné při větších instalacích, kdy nemusíte v sw dohledávat, který senzor bude dle adresy zařazen do zóny, ale fyzicky na obvodu plotu zařadíte do zón přesně ty senzory, které chcete.

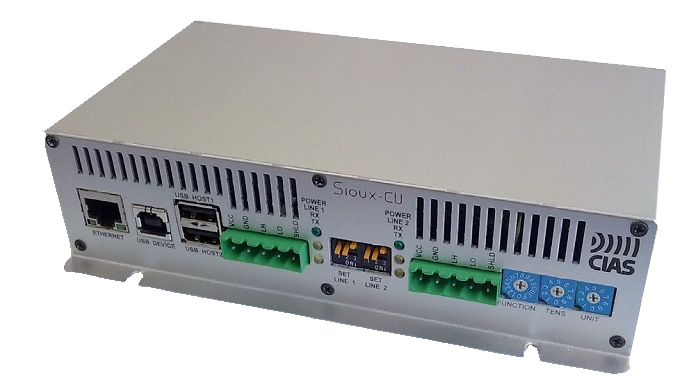

Vyhodnocovací jednotka je dvoukanálová, disponuje TCP/IP rozhraním pro připojení jednotky do sítě pro konfiguraci, vzdálenou správu s nastavením a integraci. Jednotku je možné dodat i v provedení s PoE napájením. Každý kanál jednotky může ochránit 350 m plotu, celkem je to tedy 700 m plotu s jednou vyhodnocovací jednotkou. Senzory se adresují automaticky po připojení k jednotce.

Plotový systém SIOUX jsme v ČR instalovali například na plotě sportovního areálu VUT v Brně a také na dřevěném plotě.

Celý systém je navržen s moderními prvky vyhodnocení, které kladou důraz na stabilitu, jednoduchost a rychlost instalace. SIOUX je vhodný pro ochranu různých typů i rozsahů plotů. Je certifikován dle normy ČSN EN 50131 a NBÚ do stupně zabezpečení 4 a třídy prostředí IV. Na systém je poskytována záruka 72 měsíců.

Potřebujete zabezpečit objekt a nevíte, jestli je plotový systém SIOUX vhodnou variantou? Kontaktujte nás, rádi vám poradíme.
